方案概述

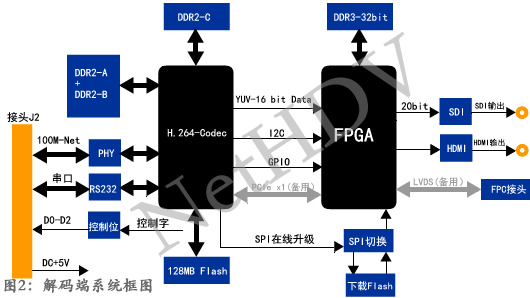

无人机低延时解码端设计原理图

      高清低延时H.264压缩传输板方案,采用高效的H.264压缩技术,是高清低延时实时图像传输的技术领先方案。方案包括编码板ENCODER,解码板DECODER,端到端延时可低至40ms,并且支持多种视频分辨率,电路板尺寸小重量轻,接口丰富,同时连接可高清和标清摄像机,采用精准码流控制,使节约宝贵网络带宽资源成为可能,支持串口透传。40毫秒端到端延时保证监控人员根据编解码板提供的高清视频进行决策,满足了多种行业的业务要求。

  • 方案说明
  • 设计特点
  • 无人机低延时编码端设计原理图
          本方案由编码板与解码板构成。方案支持一路SDI高清视频及二路CVBS标清视频。其核心构架是H.264编解码器和FPGA图像处理器。H.264编解码器的功能是将图像数据压缩成H.264码流或将H.264码流解压缩成数字图像。FPGA主要是进行像预处理或后处理。

  • 功能特性
          ✭   支持高清低延时实时图像传输
          ✭   编码与解码板配对使用,可以做到最小延时40毫秒
          ✭   支持多种分辨率
          ✭   可动态调节H.264的码流带宽,720X576 P25的信源码流推荐范围为2~4M bps,1080p50/p60信源码流推荐范围8M bps
          ✭   编码板:支持SDI/AV/HDMI输入接口,支持1920x1200p60,内嵌音频输入
          ✭   解码板:支持SDI/AV/HDMI输出接口,支持1920x1200p60
          ✭   依据控制口电平状态,实现不同接口视频图像的切换
          ✭   异步RS232透传数据接口,速率可调
          ✭   具备信号或压缩数据中断后的自动恢复功能
          ✭   信号中断后,解压板输出最后一帧图像或者显示蓝屏
          ✭   网络接口采用100M RJ45网口
          ✭   支持逐行和隔行扫描
          ✭   组网方式:1对1, 1对多(1个编码多个解码)
          ✭   支持多种分辨率:
              480i60,480p60, 576i50,576p50,720p24,720p30,720p50,720p50,
              1080p24,1080p25,1080p30,1080i50,1080p50,1080i60,1080p60
          ✭   音频采样率:44.1kHz, 48kHz, 96kHz and 192kHz(16-bits)
          ✭   视频帧率:1-60帧
          ✭   参数可通过串口和网口配置
          ✭   串口设置为速率115200BPS,数据位8位,无奇偶校验,1位停止位
          ✭   预处理:隔行去交错、OSD字幕
          ✭   支持UDP、TS多种流媒体协议
