方案概述

12路图像H.265压缩传输板设计原理图

      本方案可实时传输12路非标准图像,传输网络带宽不超过4MB/s。
      方案采用FPGA对图像进行预处理,即将12路图像预先进行拼图处理,合成一幅实时图像,在送入一片H.265压缩芯片,压缩后将码流用网线输出。
      解码端采用PC机连接,软件解码处理。

  • 方案说明
  • 1.画面拼图

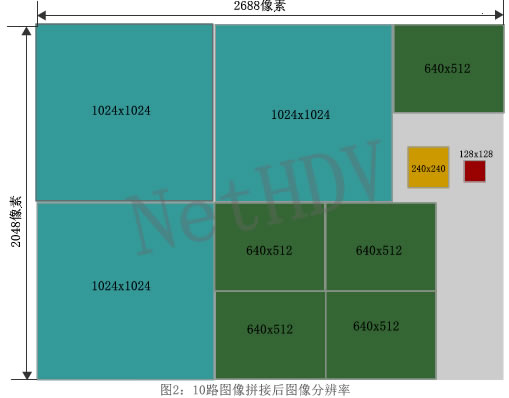

          此方案最大图像输入是3路1Kx1K、5路640x512、1路240x240和1路180x180,为了保证同步传输和最小带宽,压缩前需要将这些图像拼接成一幅图像,图像拼接后,可生成一幅2688x2048的图像,如图2所示。
    12路图像合成

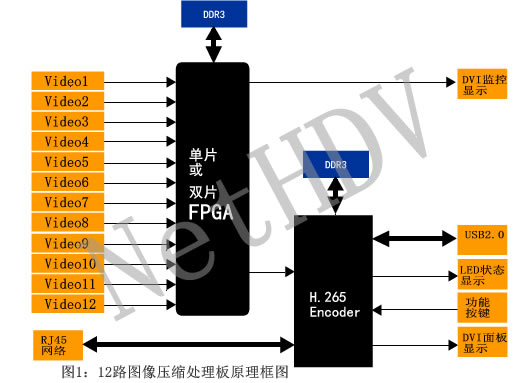

          图1所示的是此图像处理板硬件设计框图。

          输入图像中240x240和180x180是25帧,其他图像均为10帧,拼图后,采用25帧刷新率,即产生乙方2688x2048p25的实时视频图像,这一图像送入H.265编码器进行压缩处理。

    2.方案设计

          图1所示的是此图像处理板硬件设计框图。

          图1中,12路输入图像直接传输给FPGA,FPGA上连接有DDR3内存芯片作为图像缓存,12路图像直接存入DDR3内存中,经过合成处理,产生一幅2688x2048p25的实时视频图像,此图像直接送入H.265编码芯片。

          FPGA芯片还可以连接一个DVI图像输出芯片,将接收到的输入图像按指定图像格式显示输出,用于图像监视。

          H.265编码器是一颗功能强大的SoC芯片,编码芯片压缩后,生成H.265码流,码流经过网口直接输出给解码端。另外,编码芯片还支持USB接口,LED指示灯、按键等功能,可以连接到面板上,实现人机交互与状态显示

          解码端,可直接采用软件解码,利用一台高性能PC机,直接对码流解码,解码出的图像直接软件处理。
