方案概述

图像记录系统设计框图

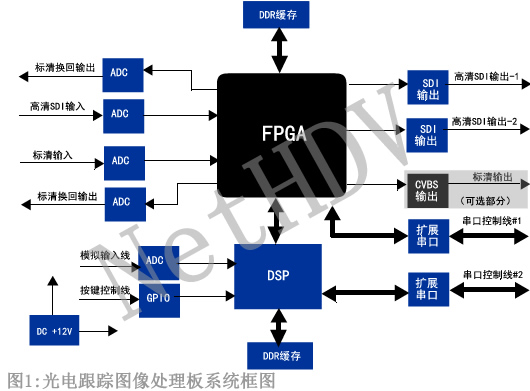

      光电跟踪板系统构架如图1所示,其核心是由一片FPGA和一片DSP共同构成。

  • 方案说明
  • 设计特点
  • 实例展示
  • 1.系统构架
          本方案中FPGA的功能是对输入图像做预处理,并将预处理后的图像输出显示,同时将输入图像预处理后送入DSP,由DSP做目标识别与跟踪,DSP跟踪识别后,将相关信息写回FPGA,FPGA将DSP送来的信息叠加到输出图像上。
          该跟踪板支持多路图像输入,可支持一路高清SDI图像输入和1路(或2路可选)标清CVBS图像输入,同时,该跟踪板支持三路高清SDI图像输出,其中一路高清SDI信号的输出保持与输入信号相同,不做任何处理,即环回输出。
          另外,跟踪板还支持1路或2路标清CVBS信号输出,其中1路信号保持与输入CVBS信号相同,即可作为环路输出。
          此跟踪板上还有一个26针D型接头,该接头内包括4条模拟输入线、8条GPIO控制线、一个RS232串口和2个RS422串口。

                             本设计方案已用于相关军工项目,实例请访问>>>>>>图像记录系统设计框图
  • 功能特点
          ✭   支持1路SDI高清图像输入
          ✭   支持1路或2路标清CVBS图像输入
          ✭   支持3路SDI信号输出,其中1路是高清输入图像信号直接环回的输出,另外2路是叠加了目标跟踪识别信息
                的SDI高清图像输出
          ✭   送给DSP的跟踪图像可由DSP控制信号直接选择
          ✭   SDI高清输出图像也可以由DSP控制选择,可以输出SDI图像,也可以输出CVBS图像,可以叠加信息,也可以
                不叠加
          ✭   支持4条模拟输入,采用ADC电路,检测4路模拟信号
          ✭   支持8条GPIO输入线,可用于按键扫描控制
          ✭   支持一个RS232串口,可用于与上位机连接
          ✭   支持2条RS422串口
          ✭   采用DC +12V/1A电源供电
          ✭   板子尺寸约12cm x 14cm
          ✭   自动检测输入图像信号状态,并将信号输入故障报告给DSP

                             本设计方案已用于相关军工项目,实例请访问>>>>>>图像记录系统设计框图
  •                         图像记录系统设计框图
