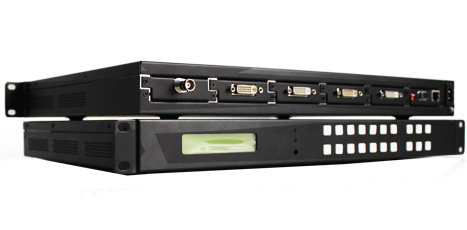

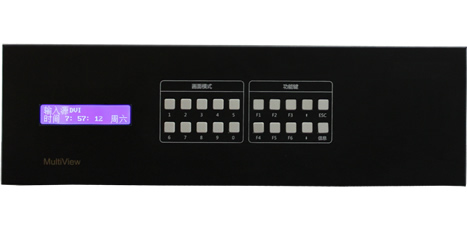

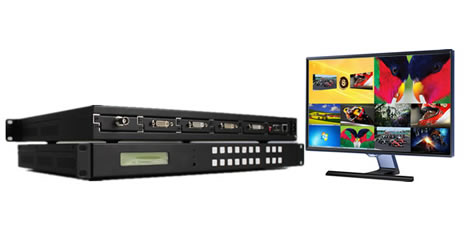

产品简介
支持将多路相同或不同格式高清输入信号合成为1路高清信号输出，可在单一显示设备上显示多路高清画面，实现多路图像高清信号图像缩放、叠加、漫游、切换等显示功能，并支持面板按键调用相应显示预案。
产品采用专用图像处理技术，纯硬件热插拔插卡式结构，配置灵活，运行稳定高效，维护简便，可接入/输出DVI、HDMI、VGA、SDI、YPbPr、光纤等格式高清信号。
- 功能特点
- 技术参数
- 应用图示
- 定制开发
- 相关资料
-
功能特点
✭ 标准19寸1u-3u运营级机箱设计，安装部署方便，占用空间小；
✭ 热插拔插卡式设计， 可定制输入/输出接口卡 ，配置灵活，维护简便；
✭ 输出分辨率可调,分辨率最高支持1920x1200@60Hz；
✭ SDI接口支持HD/3G SDI格式信号输入；
✭ 画面截取功能；
✭ 信号源叠加字符功能；
✭ 图像处理瞬间切换功能，图像切换无黑屏闪屏；
✭ 显示记忆功能，可记忆断电前显示效果；
✭ 控制接口：上位机软件可通过RS232串口或TCP/IP网络控制；
✭ 控制方式：上位机软件、设备面板按键；
✭ 保存和调用预设方案功能。
-
技术参数
输入参数 接口数量 4-16路 信号类型 DVI1.0,HDMI1.3,VGA,YPbPr（on VGA),SDI,光纤 输入分辨率 支持1920×1200@60Hz向下兼容，SDI支持HD/3G SDI 输出参数 接口数量 最少2路 输出分辨率 分辨率可设置，最大1920×1200 60Hz 信号类型 DVI-D 控制接口 串口 DB-9母口 网络 接口：RJ-4； 协议：TCP/IP 其他 电源 AC180－240V 50-60Hz 工作温度 0—45℃ 工作湿度 10%—90%无冷凝
-

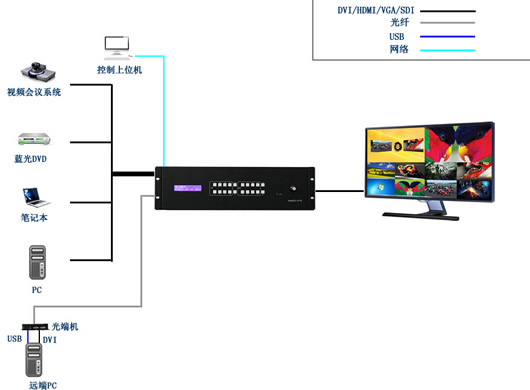

连接示意图
-
