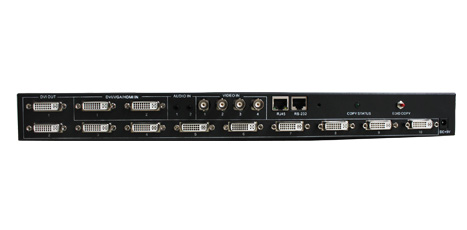

产品简介
MSP-0610是一款特殊的分配器，设备集图像缩放功能,开窗口、叠加显示功能，DVI信号分配器功能，视频倍线功能，图像切换功能，视频4画面分割显示功能等。
- 功能特点
- 技术参数
- 应用图示
- 定制开发
- 相关资料
-
功能特点：
✭ 10路DVI-I信号分配器功能；
✭ 2路数字信号接口+4路复合视频信号接口切换功能；

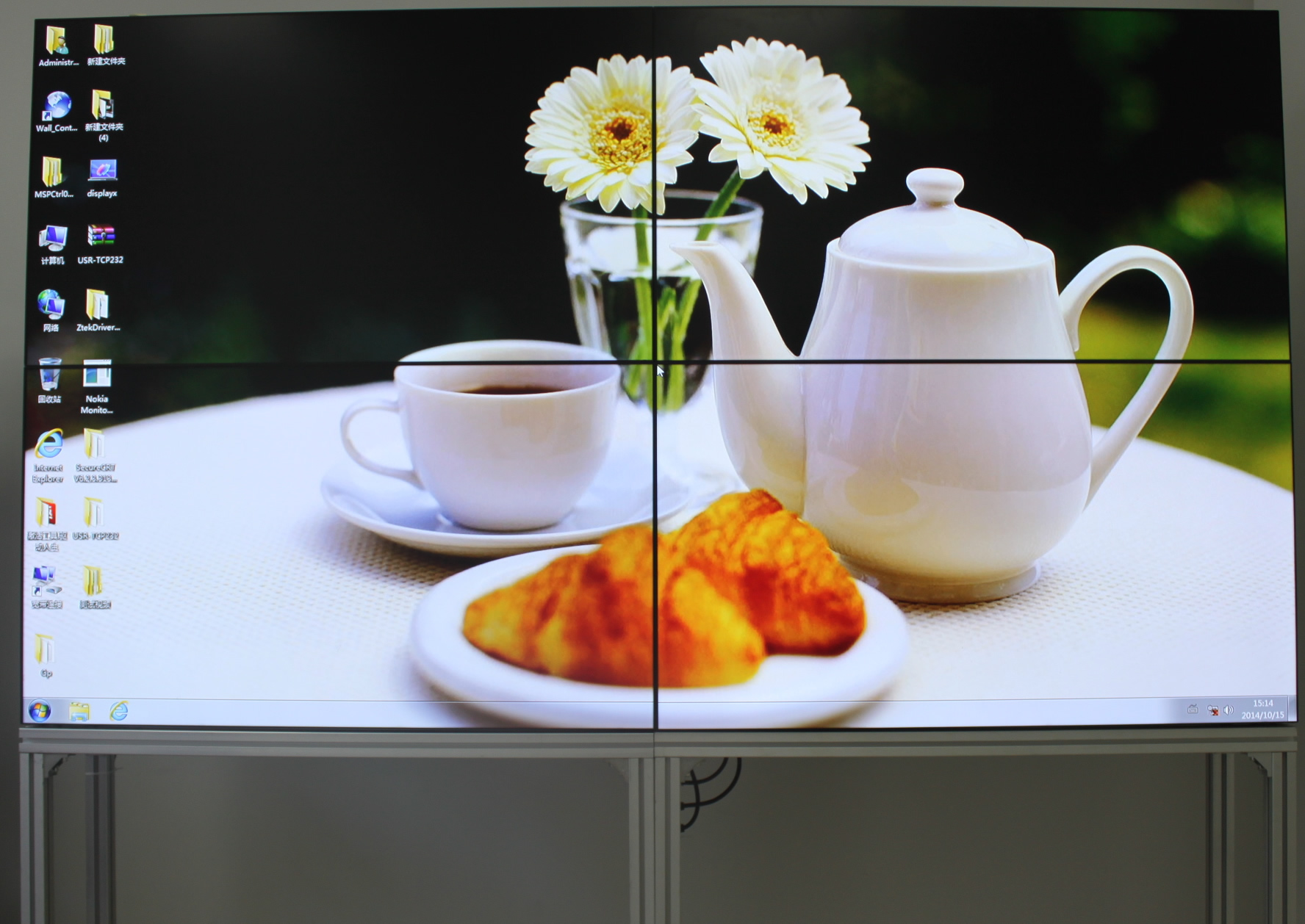

✭ 1路信号任意缩放功能；

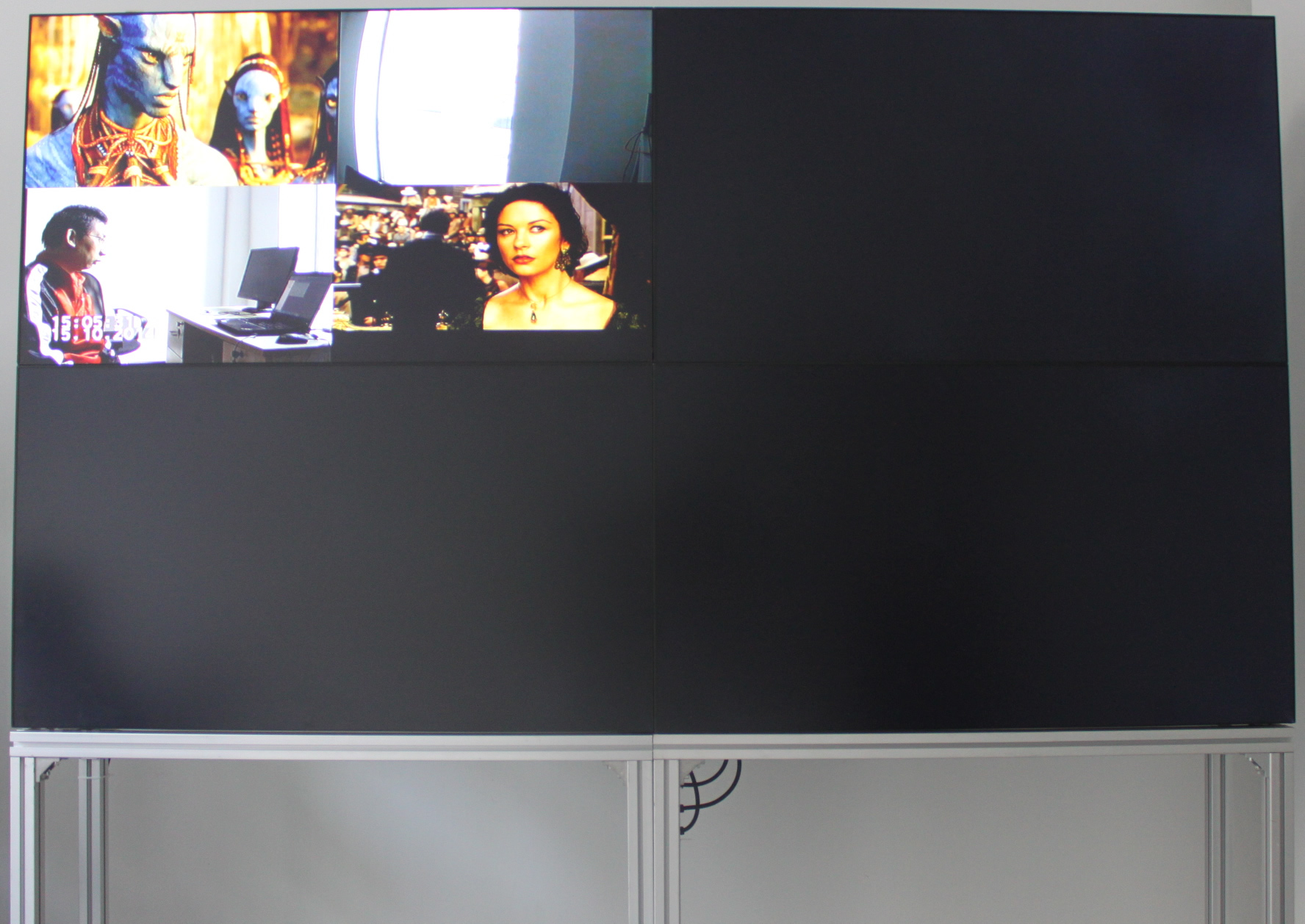

✭ 复合视频4画面分割显示功能；

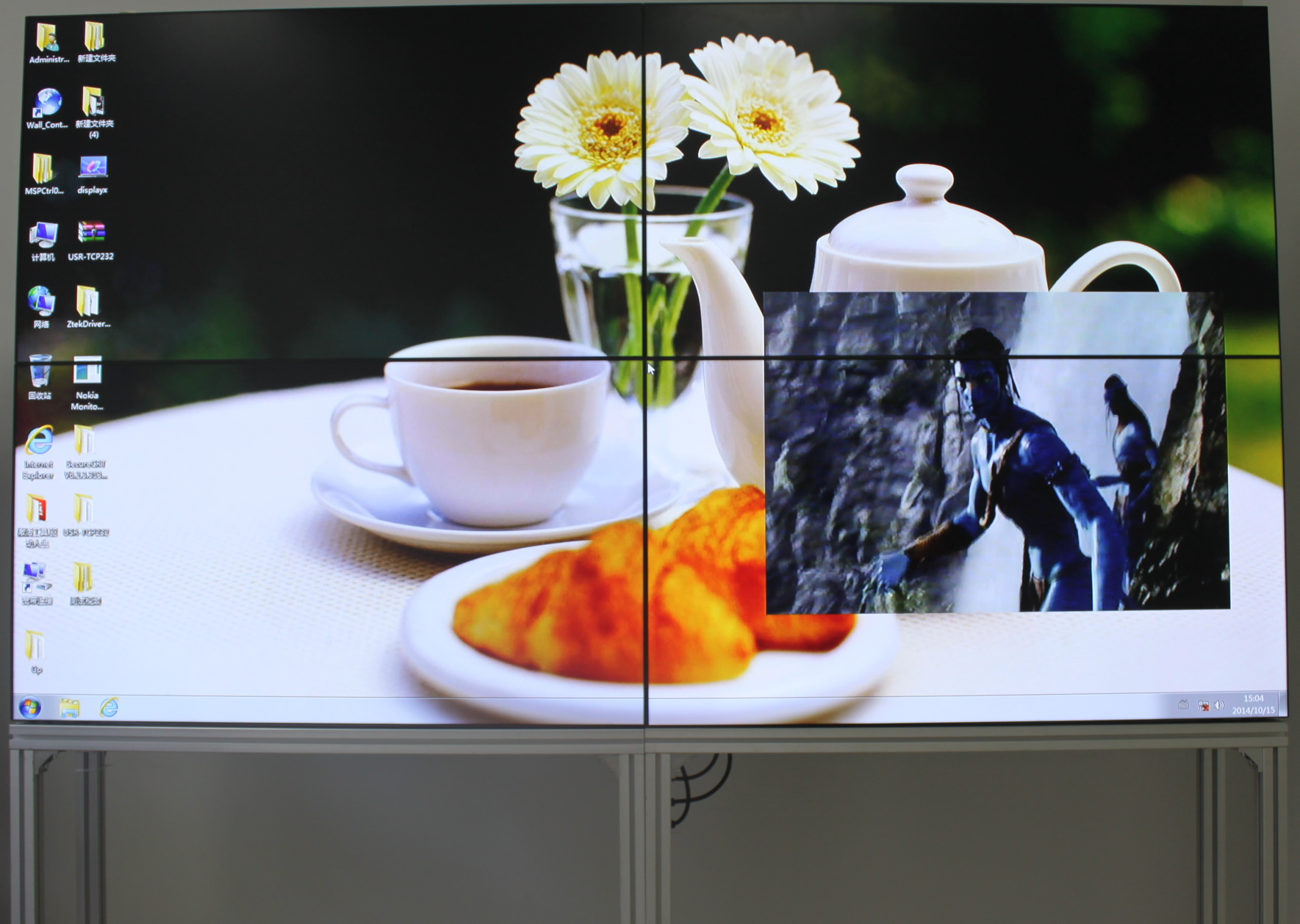

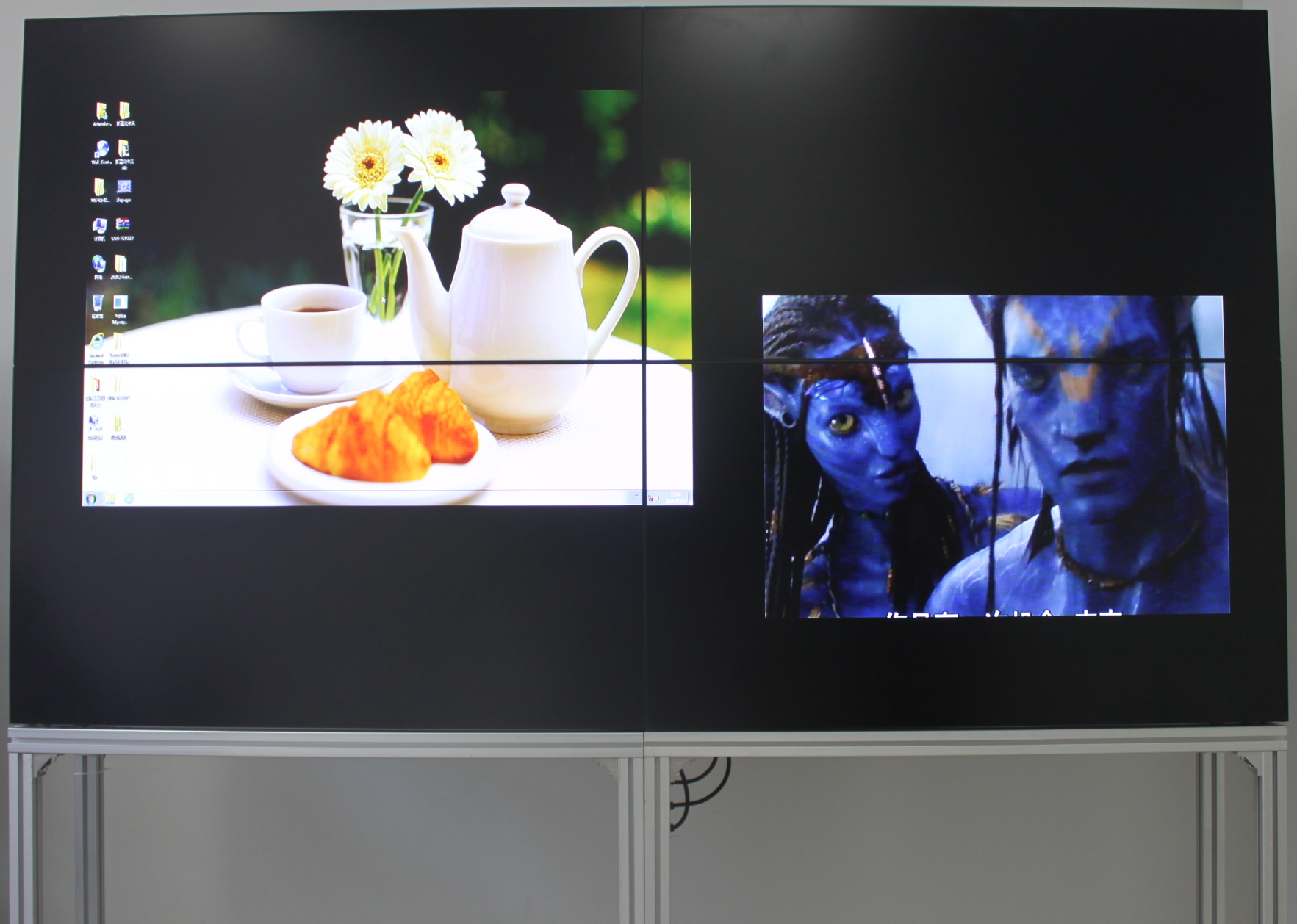

✭ 图像开窗叠加显示功能（1路信号缩放，其余信号固有尺寸开窗显示）
✭ CVBS复合视频倍线功能；
✭ DVI信号输出分辨率可调功能；
✭ EDID拷贝功能将显示设备的EDID写入，自动识别DVI显示设备，DVI设备即插即用；
✭ 图像处理瞬间切换功能，图像切换无黑屏闪屏；
✭ 显示记忆功能，可记忆关机前显示效果。
✭ 显示窗口预案管理；
✭ 预案轮巡组播管理。
-
技术参数
DVI-I输入接口 接口数量 2 输入分辨率 最大1920×1200 60Hz 信号类型 DVI1.0,HDMI,VGA,YPbPr DVI-I输出接口 接口数量 10 输出分辨率 分辨率可设置，最大1920×1200 60Hz 信号类型 DVI-I BNC输入接口 接口数量 4 输入制式 NTSC、PAL、SECAM 信号类型 CVBS 串口控制 串口协议 波特率：115200；数据位：8位；停止位：1；
无奇偶校验位串行控制口结构 2=TX，3=RX，5=GND 网络控制 接口 RJ-45 母接口 协议 TCP/IP 速率 10 M 或100 M，全双工或半双工 其他 重量 3Kg 尺寸 430（L）* 180（W）*45（H）mm 电源 DC +5V 工作温度 0—45℃ 工作湿度 10%—90%无冷凝
-

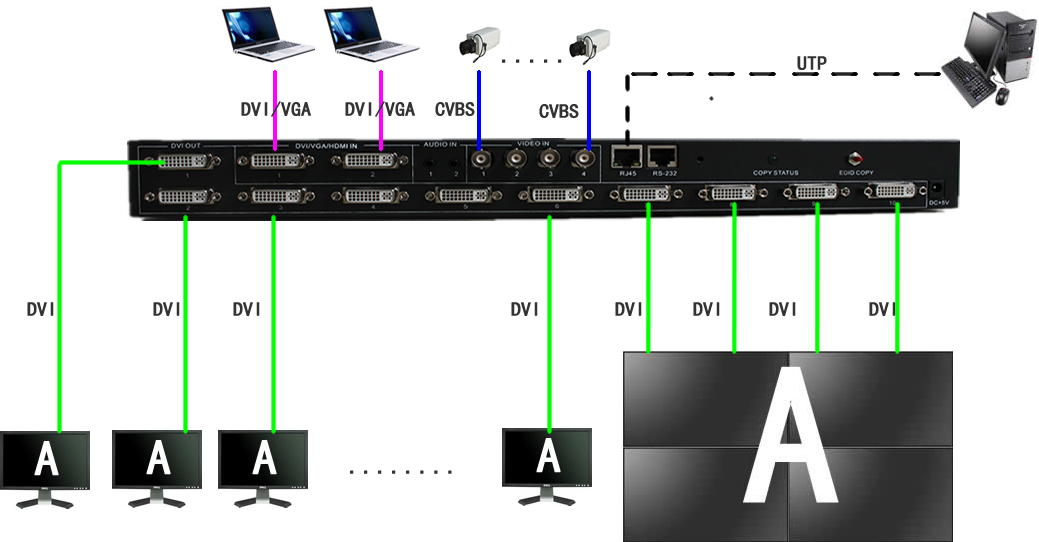

连接示意图
应用图例
-
