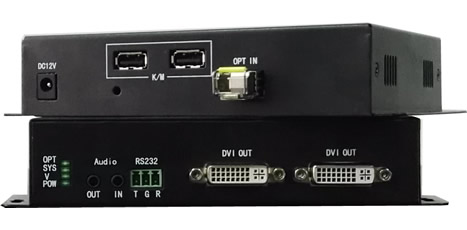

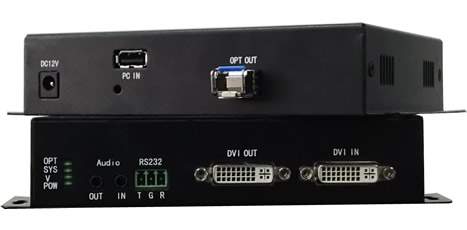

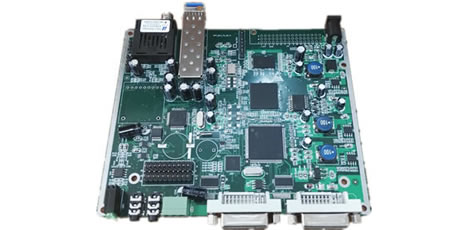

产品简介

      高清多业务光端机是以 FPGA为核心设计的数字非压缩技术光端机,可通过1芯光纤长距离传输高清、网络、控制及语音等信号。产品设计注重方案的优化和器件的选择,使产品具有良好的可靠性及优秀的图像显示性能,可对分辨率高达1920X1200@60Hz(WUXGA)或1080p@60Hz(HDTV)的图像进行高画质无损传输。
      产品具有强大的灵活性和扩展性,多种高清接口,支持图像任意缩放分辨率,通过预留扩展接口板实现对USB、RS232、RS485、红外、双向语音、以太网等多种业务功能长距离传输。

  • 全业务光端机
  • 全业务光端
  • 全业务光端
  • HDMI_ENC
  • HDMI_ENC
  • HDMI_ENC
  • 功能特点
  • 技术参数
  • 应用图示
  • 定制开发
  • 相关资料
  • 功能特点
          ✭   支持单芯光纤(单模/多模)传输一路高清信号,传输距离可达80Km甚至120Km;
          ✭   采用SFP结构的光模块;
          ✭   USB、数据、以太网等扩展接口插卡式结构,便于功能扩展;
          ✭   支持DVI/HDMI/DisplayPort/VGA/YPbPr/AV等多种信号格式;
          ✭   可实现发送端与接收端多种高清接口互转输出;
          ✭   支持DVI 环出;
          ✭   先进的自适应技术,使用时无需进行电气光学调节;
          ✭   LED状态指示灯对关键的参数进行监视;
          ✭   EDID自动适应,自动识别和配置显示模式;
          ✭   无需软件设置,支持即插即用功能,支持热插拔;
          ✭   产品满足工业标准使用。

  • 技术参数

    高清视频
    发送端接口 输入:1路DVI-I(可定制HDMI、SDI、VGA、DisplayPort等接口)
    环出:1路DVI-I
    接收端接口 输出:1路DVI-I(可定制HDMI、SDI、VGA、DisplayPort等接口)
    环出:1路DVI-I
    分辨率 DTV标准:最高1080p60
    VESA标准:最高1920x1200p60
    光纤
    光纤接口 LC/FC
    光纤类型 单芯(单模/多模)
    光纤波长 1310nm/1550nm
    音频
    接口 2路3.5标准音频接口
    信号格式 双向非平衡立体声
    数据
    接口 3PIN
    信号格式 单向/双向rs-232(422、485)
    其他
    以太网 100M RJ45
    USB V2.0 反向鼠标键盘
    红外 双向,绿端子接口可外接红外发射接收器
    电源 DC +5V

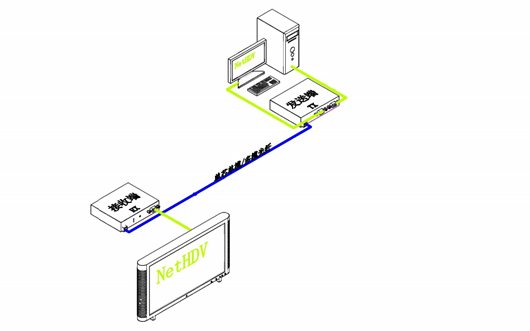

  • 连接示意图

    HDVP1616

  • 光纤类产品定制开发内容
    光纤矩阵、光纤拼接处理器
    HDMI,DisplayPort,SDI,VGA,AV等接口光端机定制
    实现RS232,RS485,音频,红外,网络接口等在光端机发送及接收端之间网络透传

                            更多产品方案>>>>>>多业务光端机设计方案
