产品简介
TCF20_4K-4画面分割器是支持4K@60Hz输出显示的超高清四画面分割器，产品采用高性能FPGA纯硬件图像处理内核，基于标准工业机箱和热插拔技术设计的高性能图像处理设备。 产品采用先进的大容量高速FPGA阵列和高速数字多总线数据路由交换的处理机制，从根本上保证对所有输入信号源进行全实时处理和数据一致性，图像无延迟、不丢帧，实现了图像的完美呈现。可实现图像数据采集，信号切换，4K处理，支持3D显示，多画面显示，画面叠加，画面漫游移动，中控管理等多种功能。
- 功能特点

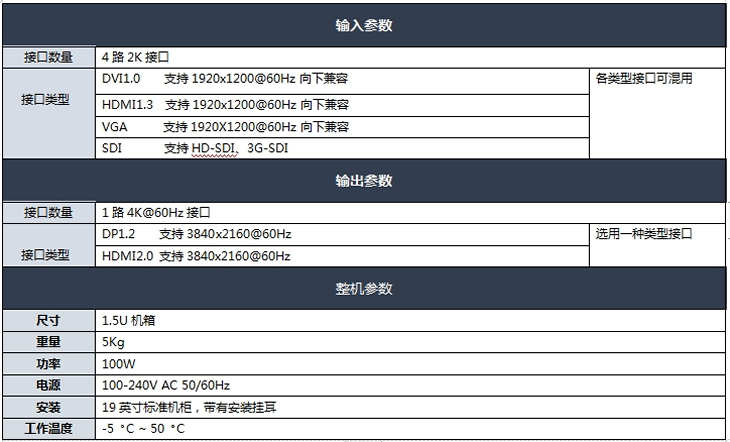

- 技术参数
- 应用图示
- 定制开发
- 相关资料
-
功能特点

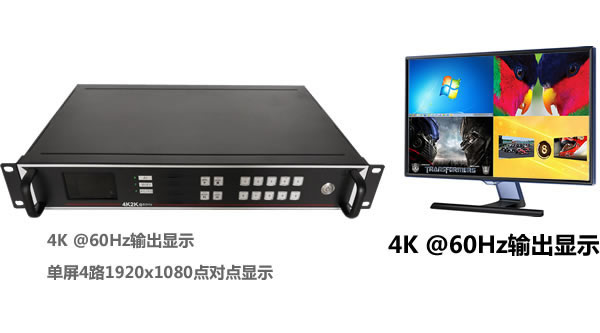

✭ 4K@60Hz输出显示，支持DP1.2或者HDMI2.0输出，支持3840x2160 @60Hz分辨率输出显示；
✭ 多种输入接口，可以提供DVI、HDMI、SDI、VGA等高清输入接口混插；
✭ 多画面显示，单输出口可以开8个画面窗口，同一输入信号源可以重复开窗显示；
✭ 单屏4路1080P高清信号源点对点显示；
✭ 画面截取功能；
✭ 保存和调用预设方案功能；
✭ 支持图像无缝切换；
✭ 显示记忆功能，可记忆断电前显示效果；
✭ 多种控制方式上位机软件控制/面板键盘控制/红外遥控。
-

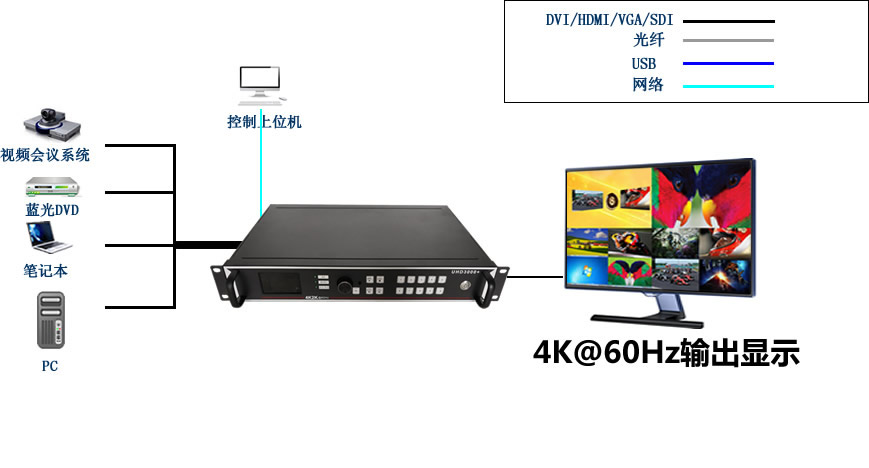

连接示意图
-
