产品简介

TCF17-16画面分割器是一款插卡式多格式高清十六画面分割器,是采用高性能FPGA纯硬件图像处理内核,基于标准工业机箱和热插拔技术设计的高性能图像处理设备。 产品采用先进的大容量高速FPGA阵列和高速数字多总线数据路由交换的处理机制,从根本上保证对所有输入信号源进行全实时处理,图像无延迟、不丢帧,实现了图像的完美呈现。可实现高清图像数据采集,信号切换,图像预监,图像拼接,多画面显示,画面叠加,画面漫游移动,光纤KVM,中控管理等多种功能。

  • 高清16画面分割器
  • 高清16画面分割器
  • 功能特点
  • 技术参数
  • 应用图示
  • 定制开发
  • 相关资料
  • 功能特点
          ✭   插卡式结构,输入4路一卡,支持热插拔方便维修升级;
          ✭   支持4-16路DVI/VGA/SDI/HDMI等信号源接口输入,支持1920X1200@60Hz向下兼容;
          ✭   支持一种类型接口两路输出,或者多种类型接口多路输出,输出口可显示相同或不同内容,并支持拼接显示,支持一路信号源预监显示;
          ✭   输入接口可混插支持不同的信号源;
          ✭   控制方式多样,支持网络、RS232;
          ✭   提供中控控制接口程序,方便中控控制;
          ✭   支持画面加边框突出显示;
          ✭   支持的FPGA临近16点缩放技术,保证高清信号缩放显示更为清晰;
          ✭   支持高清图像裁剪,裁剪出的画面任意开窗缩放显示;
          ✭   软件控制可自定义多种分割显示预案,支持方案自动轮循显示,轮循间隔可设;
          ✭   支持图像无缝切换;
          ✭   支持输入信号源叠加时间及字符;
          ✭   显示记忆功能,可记忆断电前显示效果。

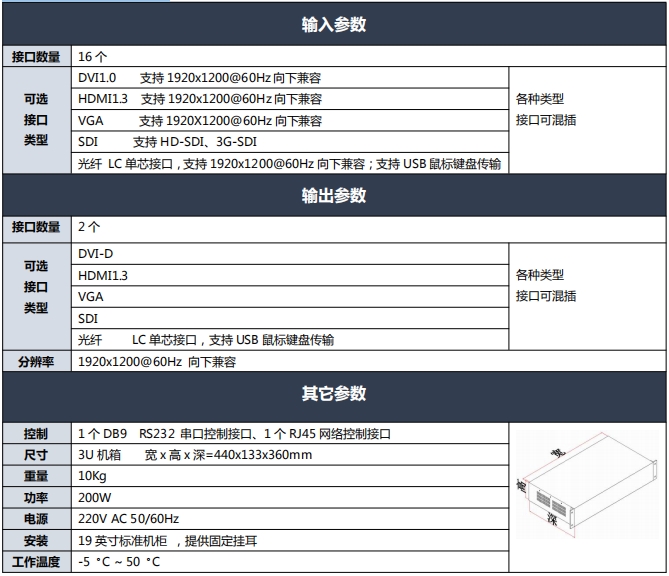

  • 4K画面分割器技术参数
  • 连接示意图

    高清画面分割器
  • 图像处理器定制开发
    FPGA图像处理功能开发
    板卡设计
    定制接口

                            更多图像处理产品方案>>>>>>拼墙处理器设计方案
