产品简介

TCF20_4K-4Pro画面分割器是一款提供4路4K@60Hz超高清信号源输入接口,1路4K@60Hz超高清输出接口的超高清全4K四画面分割器,产品采用高性能FPGA纯硬件图像处理内核,基于标准工业机箱和热插拔技术设计的高性能图像处理设备。 产品采用先进的大容量高速FPGA阵列和高速数字多总线数据路由交换的处理机制,从根本上保证对所有输入信号源进行全实时处理,图像无延迟、不丢帧,实现了图像的完美呈现。可实现图像数据采集,信号切换,4K处理,支持3D显示,多画面显示,画面叠加,画面漫游移动,中控管理等多种功能。

  • 4K画面分割器
  • 4K清画面分割器
  • 功能特点
  • 技术参数
  • 应用图示
  • 定制开发
  • 相关资料
  • 功能特点
          ✭   4K@60Hz输出显示,支持DP1.2或者HDMI2.0输出,支持3840x2160 @60Hz分辨率输出显示;
          ✭   支持4路4K@60Hz输入接口,支持3840x2160 @60Hz分辨率信号源输入;
          ✭   支持2种4K@60Hz输入接口,可以提供HDMI2.0或DP1.2等4K输入/输出接口;
          ✭   多种2K输入接口,可以提供DVI、HDMI、SDI、VGA等高清输入接口混插;
          ✭   多画面显示,单输出口可以开8个画面窗口,同一输入信号源可以重复开窗显示;
          ✭   单屏4路1080P高清信号源点对点显示;
          ✭   画面截取功能;
          ✭   保存和调用预设方案功能;
          ✭   支持图像无缝切换;
          ✭   显示记忆功能,可记忆断电前显示效果;
          ✭   多种控制方式上位机软件控制/面板键盘控制/红外遥控。

  • 4K画面分割器技术参数

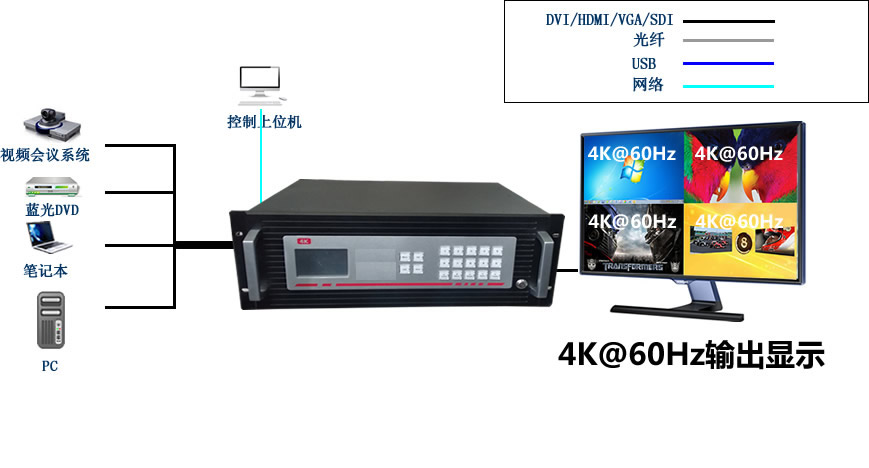

  • 连接示意图

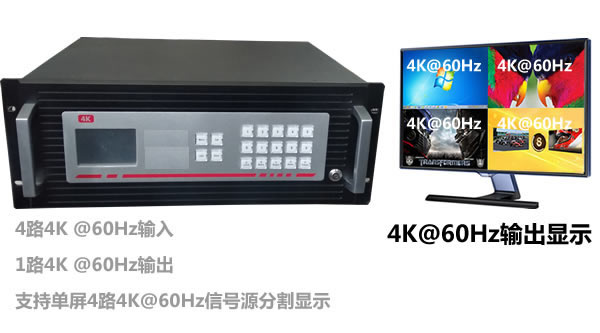

    4K画面分割器
  • 图像处理器定制开发
    FPGA图像处理功能开发
    板卡设计
    定制接口

                            更多图像处理产品方案>>>>>>拼墙处理器设计方案
